產品特點

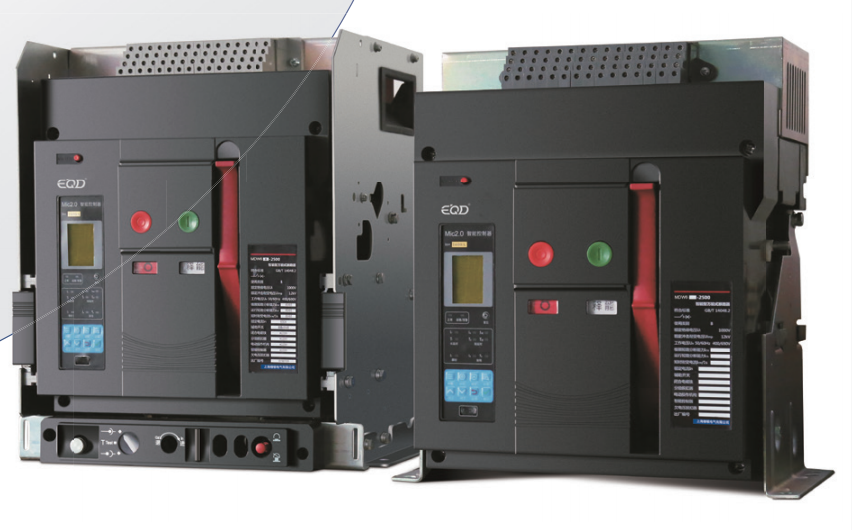

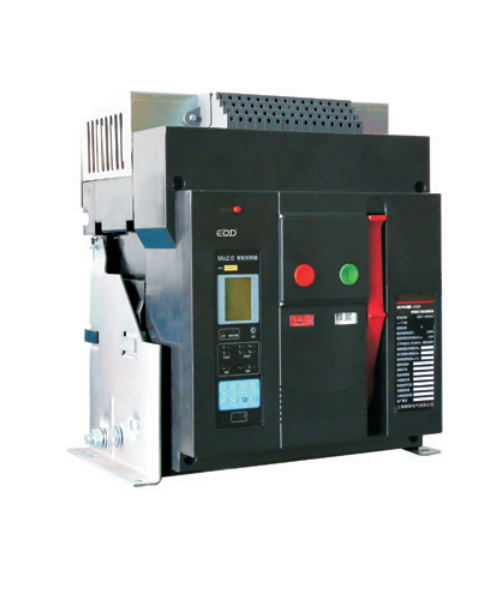

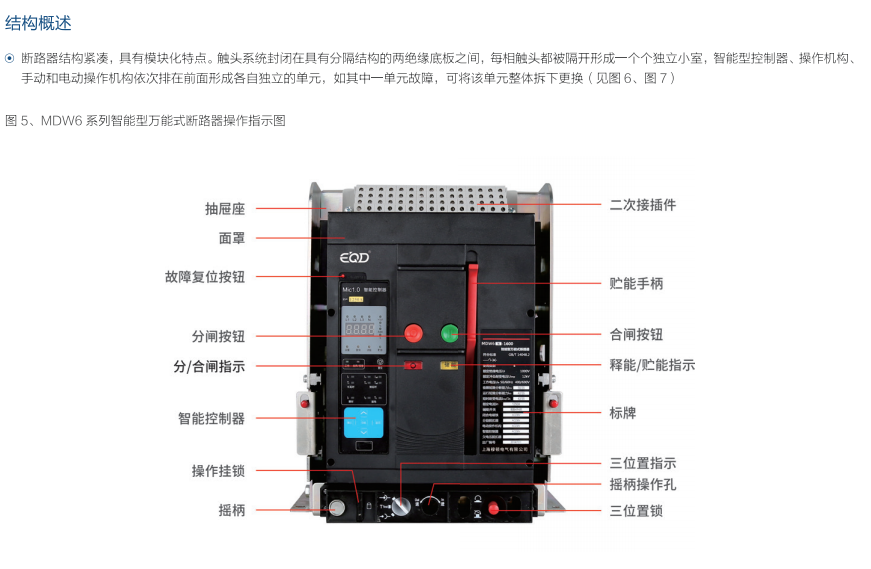

MDW6 系列全能式斷路器適用于交流 50Hz、60Hz、額定電壓400V、690V，額定電流至 6300A 及以下的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害：該斷路器具有智能化保護功能，選擇性保護功能，選擇性保護準確，能提高供電可靠性，避免不必要的停電。

該斷路器能廣泛用于電站、工廠、礦山（特別是 690V）和現代高層建筑，特別是智能樓宇中的配電系統。該斷路器符合 IEC60947-2 和 GB/T14048.2-2008 標準。

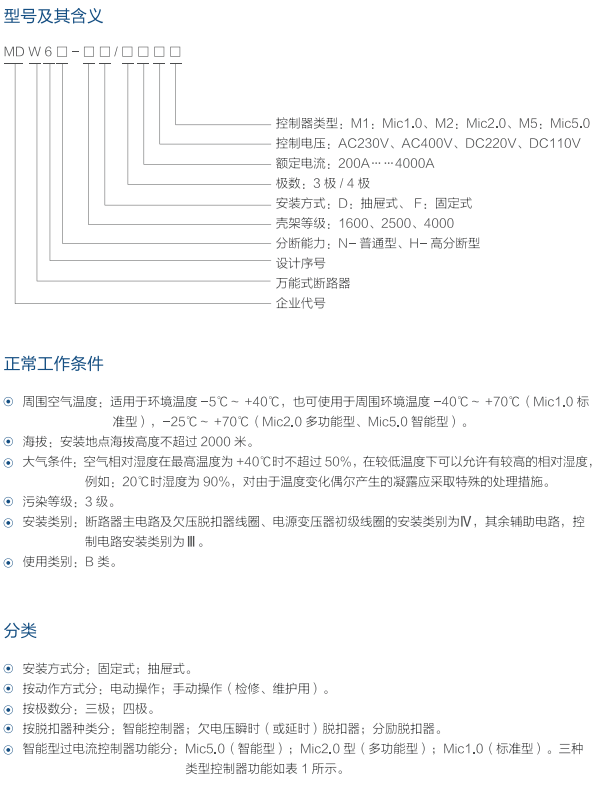

正常工作條件

環境溫度：周圍空氣溫度為 -5℃～ +40℃； 24h 平均值不超過 +35℃（特殊申明除外）；

海拔高度：安裝地點的海撥不超過 2000m;

極限大氣條件：大氣相對濕度在周圍空氣溫度 +40℃時不超過 50% ，在較低的溫度下可以有較高的相

對濕度，月平均相對濕度為 90%，同時該月的月平均溫度為 +25℃，并考慮到因溫度變化發生在產品表面上的凝露。

污染等級： 3

功能簡介

。主要保護功能(控制器的功能出廠時已根據要求設定，如須重新設定請與本公司聯系)

過載長延時反時限保護、短路短延時定時限和反時限保護、短路瞬時保護、接地或漏電電流定時限和反時限保護、N相保護、斷相等原因引起的電流不平衡保護、負載反時限監控等保護功能。

)測量及運行監視

實時測量各項電網運行參數，如:頻率、功率因數、有功功率等;實時指示運行狀態，如:故障狀態、報警狀態、系統自診斷狀態、正常運行狀態等。

查詢功能

運行參數查詢、保護參數整定值查詢、歷史故障記錄查詢、自診斷故障信息查詢和電網測量參數查詢等功能。

◎參數整定功能

控制器面板上可直接整定以下保護參數:過載長延時保護的電流值和時間值、短路短延時保護的反時限電流值、定時限電流值和時間值、瞬時保護的電流值、負載監控的電流值和時間值、N相保護設定值、接地或剩余電流保護的電流值、時間值和反時限系數、電流不平衡率保護的不平衡率值及時間值、諧波影響系數。

控制器面板.上還可進行如下操作:系統時鐘調校(選擇了此功能后才有)，整定所有編程器能整定的系統內部參數(不需編程器，但需要權限密碼)。

◎編程接口功能

提供與編程器的接口，可修改-一些特定參數，如:信號輸出觸點的功能設定、電壓測量的接線方式、系統時鐘、保護特性曲線、熱記憶功能、通訊地址、

通訊波特率等。

◎通訊組網功能(本功能僅Mic5.0智能型控制器具有)

控制器提供標準的RS485接口，可用Modbus或Profibus- -DP或DeviceNet協議實現數據傳送，滿足不同監控系統的“四遙”要求。

◎試驗功能

試驗功能分瞬時脫扣模擬試驗和不脫扣模擬試驗兩種:

(1)瞬時脫扣模擬試驗:可對斷路器進行瞬時動作的脫扣試驗，動作后可顯示斷路器的固有動作時間。

(2)不脫扣模擬試驗:選擇模擬試驗電流進行系統的不脫扣試驗，試驗完成后交替顯示試驗電流和在該試驗電流下的系統延時動作時間及模擬試驗的故障

類別。

回自診斷功能

對控制器自身出現的一-些故障進行診斷報警。

◎故障時鐘功能(可選)

用于記錄故障發Th的時刻，可記錄故障發Th的年、月、日、時、分、秒。(最多可記錄8次)

D歷史數據記錄功能(可選)

用于記錄四相電流、三相電壓、頻率、功率、功率因數、有功電度，每隔半小時記錄- -次，可記錄三個月。

D負載監控保護功能

負載監控:是對斷路器的不同負載進行控制，以盡量保證主要負載的供電。負載監控可用于預報警，亦可用于控制支路負荷?？刂破骺删幊梯敵鰞蓚€無源信號觸點用于負載監控。

◎MCR接通分?jǐn)嗉霸较尢l功能(可選)

接通分?jǐn)嗍侵冈跀嗦菲鏖]合前電網已處在故障狀態，在合閘瞬間產Th大于MCR設定值的電流，控制器通過模擬電路以瞬時方式使斷路器分?jǐn)?。此功?/span>只在合閘瞬間( 100ms內)起作用。

越限跳閘是指斷路器在正常運行時，當短路電流超過一定值后(一般為斷路器的極限電流)， 控制器通過模擬電路以瞬時方式使斷路器分?jǐn)?，此功能?/span>受瞬時設定值的影響。

◎通訊協議

內含Modbus- -RTU, 通過外接模塊可轉接到Profibus- -DP或DeviceNet。
