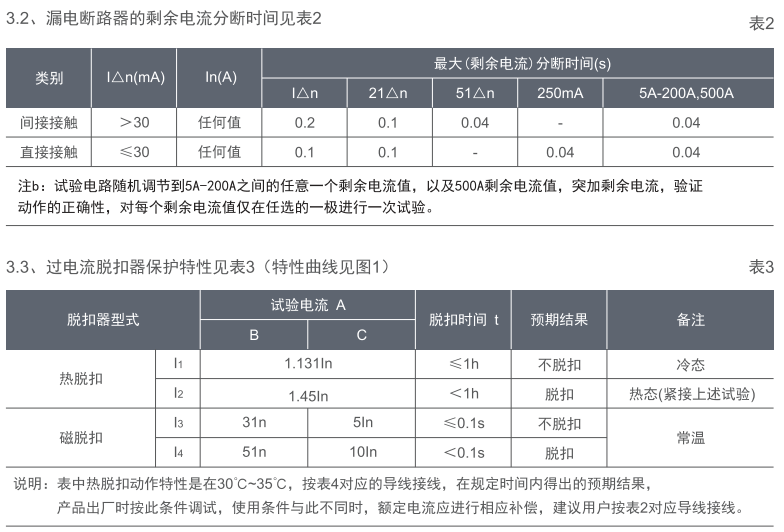

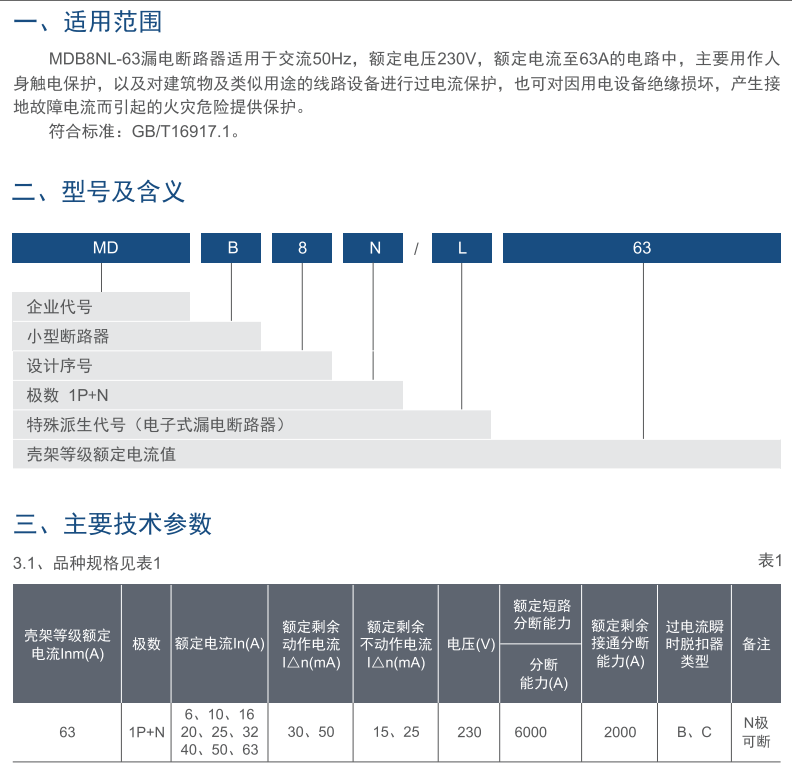

結構特征

4.1、原理:當被保護電路中有漏電或人身觸電時，只要漏電電流I△達到動作電流值，漏電斷路器就會立即動作，切斷電源，從而起到漏電和觸電

保護作用，同時漏電斷路器對電路的過載和短路也能起到保護作用。

4.2、特點: a)一體式、1P+N型，寬度36mm，體積小。

b)合理的結構設計，額定電流達到63A,短路分斷能力6000A。

c) N極可開閉，性能更可靠。

d)具有觸頭位置指示窗口和漏電故障指示窗口。

e)可帶分勵、分勵加輔助、過壓、欠壓、過欠壓等附件，為智能化應用提供了極大方便。

五、正常工作條件

5.1、環境溫度: -5°C~40C， 極限范圍可達-40°C~70C。

5.2、安裝地點的海拔不超過2000m。

5.3、安裝地點的大氣相對濕度在溫度40°C時不超過50%，在較低溫度下可以有較高的相對濕度。濕月的平均相對濕度不超過90%，同

時該月的月平均溫度不超過+25°C，由于溫度變化發生在產品表面上的凝露情況必須采取措施。

5.4、污染等級為2。.

5.5、安裝類別為11、Il。

5.6、漏電斷路器采用TH35-7.5型標準導軌安裝。

5.7、安裝場所的外磁場任何方向均不應超過地磁場的5倍。

5.8、漏電斷路器一般應垂直安裝，手柄向.上為接通電源位置。

5.9、安裝處應無顯著沖擊和振動。

使用及維護

1、漏電斷路器對同時接觸被保護電路中兩線引起的觸電危險，不能進行保護。

2、漏電斷路器的輸入端接電源，輸出端接負載，否則將導致脫扣線圈燒毀。

3、電源均應通過漏電斷路器連接負載，不得使其中任何- -線“體外循環”，否則漏電斷路器將無法帶負載工作。

4、安裝前應檢查產品上的技術參數是否與實際使用相匹配，同時應選用與產品相匹配的導線截面進行安裝。

5、觸頭位置指示:綠色代表觸頭處于分閘位置;紅色代表觸頭處于合閘位置。

6、漏電脫扣指示:紅色代表漏電脫扣。

7、漏電斷路器進行動作特性測試時，應使用經國家有關部門門檢測合格的專用測試儀器，嚴禁用直接觸碰接地裝置或直接短路的試驗方法。

8、嚴禁在產品的出線端直接檢測絕緣電阻，應將電子線路板的輔助電源斷開，確保電子元件的輸入與輸出端無電壓方法檢測，否則會燒壞線路板

中的電子元件。

9、漏電斷路器在安裝或運行一定時期后，均應在合閘通電狀態下，按下試驗按鈕，漏電斷路器應動作，以此檢查保護性能是否正?？煽?，失常時

應停止使用。

10、漏電斷路器因被保護電路發生故障(漏電、過載或短路)而分閘后，必須查明原因，故障解除后方能合閘。

11、漏電斷路器的過載、短路、漏電保護特性均已檢定，在使用中不可隨意調節。

12、漏電斷路器在運輸、保管和使用中均不得經受雨雪侵蝕。
