六種斷路器連接方式
1、斷路器板前接線
這類是應用廣泛的極限方法,一般不用尤其表明。其就是指在斷路器安裝于成套設備設備(高壓開關柜、配電箱等)時在安裝板前,即在斷路器底座的聯接板上立即接電源插頭和負載線,用螺絲擰緊的接線。針對普遍的塑殼斷路器,如CXM1塑殼斷路器和DZ20L走電斷路器就是典型性的事例。
2、斷路器的板后接線
就是指在斷路器安裝于成套設備設備時,在安裝板后,即在斷路器底座上的聯接板上現有的6個(開關電源端、負載端各3個)越過安裝板的地腳螺栓上接電源插頭和負載線,用螺絲帽擰緊的接線。
3、斷路器的插入式接線
就是指在成套設備設備的安裝板上,先安裝一個斷路器的安裝座(用塑膠抑制成形),安裝座上面有6個電源插頭,斷路器的聯接板上面有6個電源插座(開關電源端、負載端各3個)。安裝座的表面有聯接板(插入式的板前接線)或安裝座后邊有地腳螺栓(插入式板后接線),安裝座事先接好電源插頭和負載線。應用時,將斷路器立即插到安裝座。假如斷路器壞掉,要是拔出來壞的,換掉一只能的就可以。它的拆換時間比板前、板后接線要短,且便捷。按所述,揚入式分為板前播人式和板后插入式二種,供顧客挑選。因?yàn)椴濉伪仨氁欢ǖ娜肆Y源,因而現階段世界各地的插入式商品,其殼架電流量限定在較大為400A。
4、斷路器的抽出來式接線
就是指在成套設備設備的安裝板上先安裝一個抽出來式安裝臺(一些地區稱它為手車)手車的聯接板上插線和負載(板前式),或手車配備接線地腳螺栓,地腳螺栓越過安裝板,在6個地腳螺栓上插線和負載(板后式)。斷路器緩緩的置放在安裝臺的頂部表面,隨后用一根遙桿插進手車右邊的孔內,作順時針方向旋轉,在渦輪增壓渦桿齒合下,斷路器逐漸向下直至與手車(安裝臺)接線座密不可分觸碰才行,這就是聯接;假如要取下,就將遙桿作反方向方位旋轉。抽出來式適用400A之上的殼架電流量。
5、斷路器的零件柜接線
全能式斷路器也分板前(豎直)、板后(水準)接線,這二種通稱移動式;此外也是有零件柜,斷路器的出入抽屜柜也是由遙桿作順時針方向或反方向旋轉的。

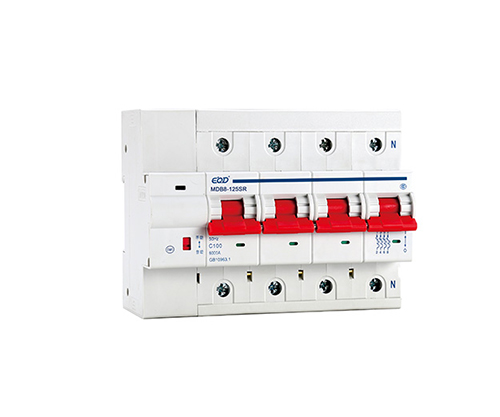

6、斷路器的滑軌式接線
滑軌式安裝合適于中小型斷路器,如HSM8型的安裝接線,滑軌有國家行業標準,斷路器置入滑軌隨后作板前接線。
